3750 Kva உலர் வகை மின்மாற்றி

தி3750 kVA உலர் வகை மின்மாற்றிஎன்பது ஒரு சிறப்பு திறன் மதிப்பீடாகும்3,000 kW (3 MW)மாறி அதிர்வெண் இயக்கிகள் (VFDகள்) அல்லது மத்திய சூரிய இன்வெர்ட்டர்கள். விளக்குகள் மற்றும் மோட்டார்கள் போன்ற செயலற்ற சுமைகளுக்கு உணவளிக்கும் நிலையான விநியோக அலகுகள் போலல்லாமல், இந்த அலகு சக்தி மாற்ற அமைப்புகளில் ஒரு முக்கிய இணைப்பாக செயல்படுகிறது.

இந்த அலகு ஒரு சிறப்பு என வரையறுக்கிறோம்powerformer உலர் வகை மின்மாற்றி. இது மின்னழுத்தத்தைக் குறைப்பதற்காக மட்டும் உருவாக்கப்படவில்லை, ஆனால் ரெக்டிஃபையர்களின் நேரியல் அல்லாத மாறுதல் பண்புகளுடன் மாறும் வகையில் தொடர்புகொள்வதற்காக உருவாக்கப்பட்டுள்ளது. VFDயால் வரையப்பட்ட "நறுக்கப்பட்ட" மின்னோட்ட அலைவடிவங்களின் காரணமாக நிலையான மின்மாற்றிகள் அதிக வெப்பமடையும் போது, ​​இந்த அலகு வலுவூட்டப்பட்ட மையத்தையும் முறுக்கு வடிவவியலையும் கொண்டுள்ளது, இது அதிக-அதிர்வெண் அழுத்தத்தை குறைக்காமல் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது.

பெரிய டிரைவ்களை நேரடியாக துணை-டிரான்ஸ்மிஷன் கட்டத்துடன் இணைக்க, வலுவான இன்சுலேஷன் தேவைப்படுகிறது. பிரீமியமாகஉயர் மின்னழுத்த உலர் வகை மின்மாற்றி, இந்த மாதிரி பொதுவாக முதன்மை மின்னழுத்தங்களுக்காக வடிவமைக்கப்பட்டுள்ளது33kV அல்லது 35kV.

• மின்கடத்தா அனுமதி:உலர்-வகை வடிவத்தில் 35kV இல் செயல்பட, விரிவாக்கப்பட்ட காற்று அனுமதி தூரங்கள் மற்றும் சிறப்பு பிசின் வார்ப்பு நுட்பங்கள் தேவை. நாங்கள் பயன்படுத்துகிறோம் aஇரட்டை-வார்ப்புச் செயல்முறைஎச்.வி சுருளுக்கு ஒரு வெற்றிடத்தை உறுதி செய்ய170 kV அல்லது 200 kV.
• எழுச்சி பாதுகாப்பு:உயர்-மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்கள் அதிக மின்னழுத்தங்களை மாற்றுவதற்கு காரணமாக இருக்கலாம் என்பதால், ஸ்விட்ச் செயல்பாடுகளின் போது அதிர்வுத் தோல்விகளைத் தடுக்கும்{1}}இன்சுலேஷனைத் திருப்ப-எச்.வி முறுக்குகள் கூடுதல் திருப்பத்துடன் வலுப்படுத்தப்படுகின்றன.

3750 kVA டிரைவ் டிரான்ஸ்பார்மரின் வரையறுக்கும் தொழில்நுட்ப அம்சம் பெரும்பாலும் அதன்பல-முறுக்குக் கட்டிடக்கலை.

• பிரச்சனை:பெரிய 6-துடிப்பு இயக்கிகள் கடுமையான 5 வது மற்றும் 7 வது ஹார்மோனிக் மின்னோட்டங்களை உருவாக்குகின்றன, இது கட்ட மின்னழுத்தத்தை சிதைக்கிறது.
• தீர்வு:நாங்கள் அடிக்கடி இந்த அலகு உருவாக்குகிறோம்இரண்டு இரண்டாம் நிலை முறுக்குகள்30 மின் டிகிரிகளால் மாற்றப்பட்டது (எ.கா. வெக்டர் குழுDd0y1) இது 12-துடிப்பு அமைப்பை உருவாக்குகிறது. கட்ட மாற்றமானது இரண்டு இரண்டாம் நிலை முறுக்குகளிலிருந்து ஆதிக்கம் செலுத்தும் ஹார்மோனிக்ஸ் முதன்மைப் பக்கத்தில் ஒன்றையொன்று ரத்து செய்கிறது. இந்த "சுத்தமான பக்க" விளைவு உறுதி செய்கிறதுஉயர் மின்னழுத்த உலர் வகை மின்மாற்றிIEEE 519 தரநிலைகளுக்கு இணங்க, ஹார்மோனிக் இரைச்சலால் அப்ஸ்ட்ரீம் கட்டத்தை மாசுபடுத்தாது.

• எஃகு உருட்டல் ஆலைகள்:ஹாட் ஸ்ட்ரிப் மில்களுக்கு 3 மெகாவாட் மெயின் டிரைவ் மோட்டார்களை ஊட்டுதல். ஃபேஸ்-ஷிஃப்டிங் டிசைன் மோட்டாரில் ஹார்மோனிக் டார்க் சிற்றலைகளைத் தடுக்கிறது.
• கடல் உந்துவிசை:தீ பாதுகாப்புக்காக உலர்-வகை கட்டுமானம் கட்டாயமாக இருக்கும் முக்கிய அசிமுத் த்ரஸ்டர்களை (காய்கள்) இயக்குவதற்கு மின்சார பயணக் கப்பல்களில் பயன்படுத்தப்படுகிறது.
• சோலார் PV ஆலைகள்:3.X மெகாவாட் சென்ட்ரல் இன்வெர்ட்டர்களுடன் இணைக்கிறது, 600V/800V உற்பத்தியை 35kV சேகரிப்பு கட்டத்திற்கு உயர்த்துகிறது.

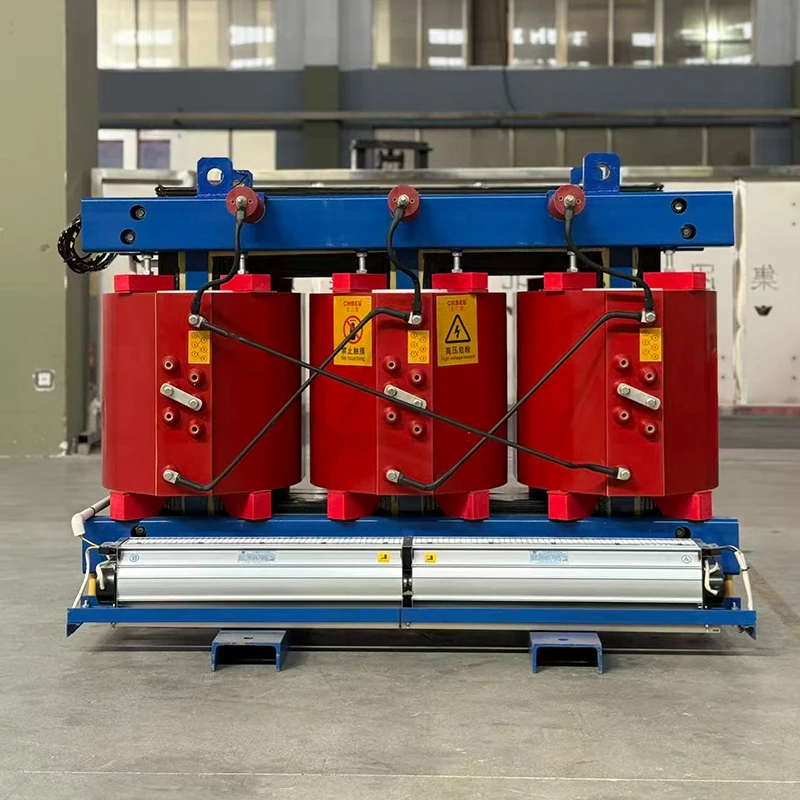

3750 kVA உலர் வகை மின்மாற்றி ஒரு எஃகில் VFD இயக்கிகளை இயக்குகிறது

உருளும் ஆலை.
